概述

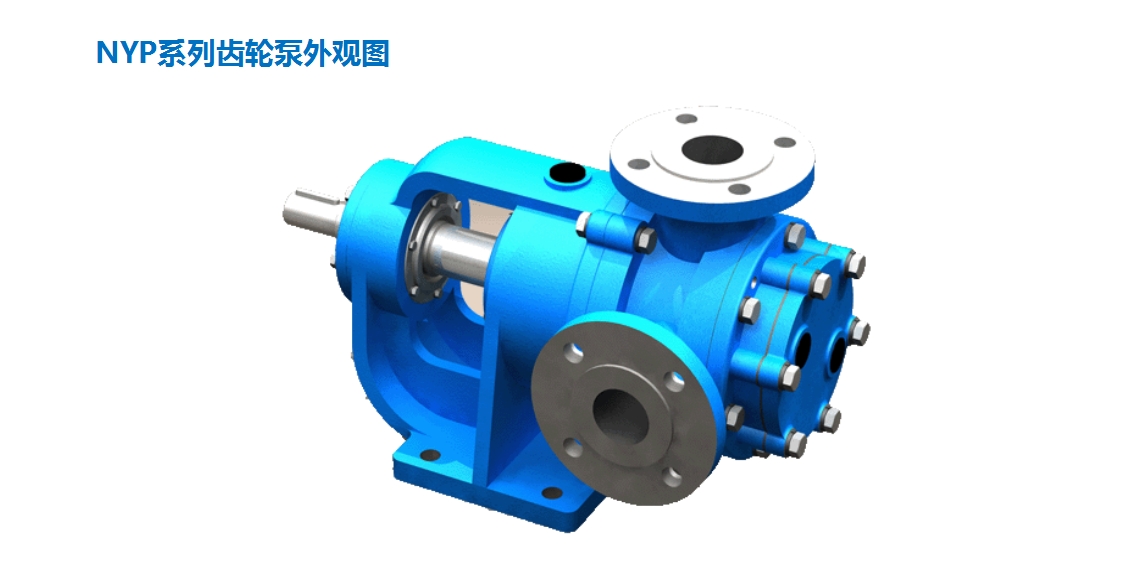

NYP系列內嚙合齒輪泵是根據石油、化工、涂料、油脂、醫藥、 染料、食品等行業的需求，研制開發的新型容積泵，由于該產品可選用不同的材質和具有獨特的結構，廣泛應用于不同性質、不同粘度的介質輸送。

適用介質溫度：-10℃-200℃

適用介質粘度：1.0cSt-300000cSt

工作原理

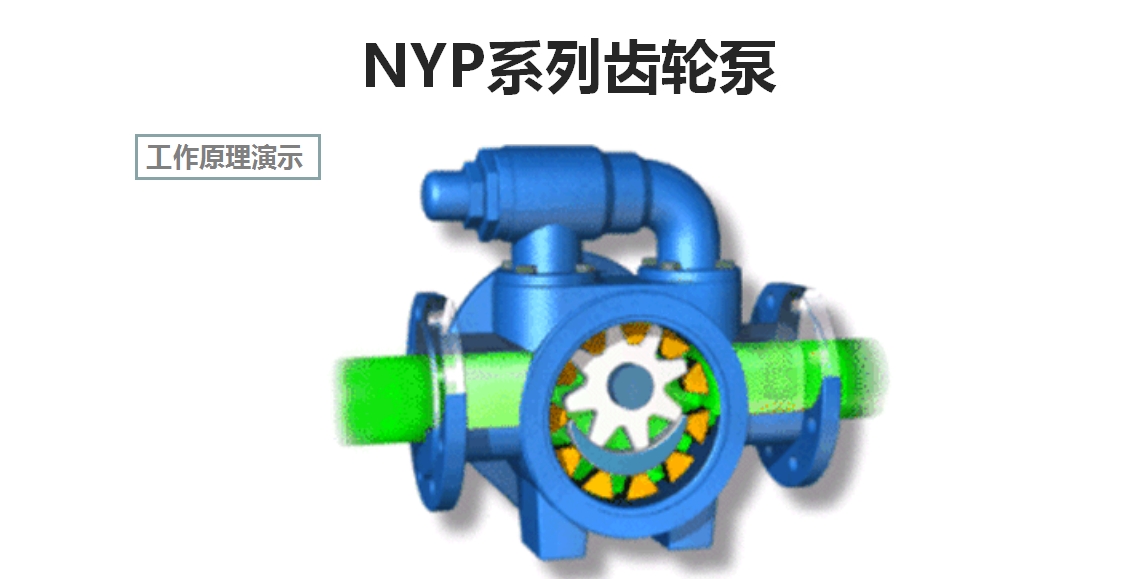

具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。

性能范圍

■ 流量： 0.5～200 m3/h

■ 壓力：≤2.0 MPa

■ 使用溫度：-10 ～  +200℃

■ 粘度范圍：20～300000cSt

產品結構

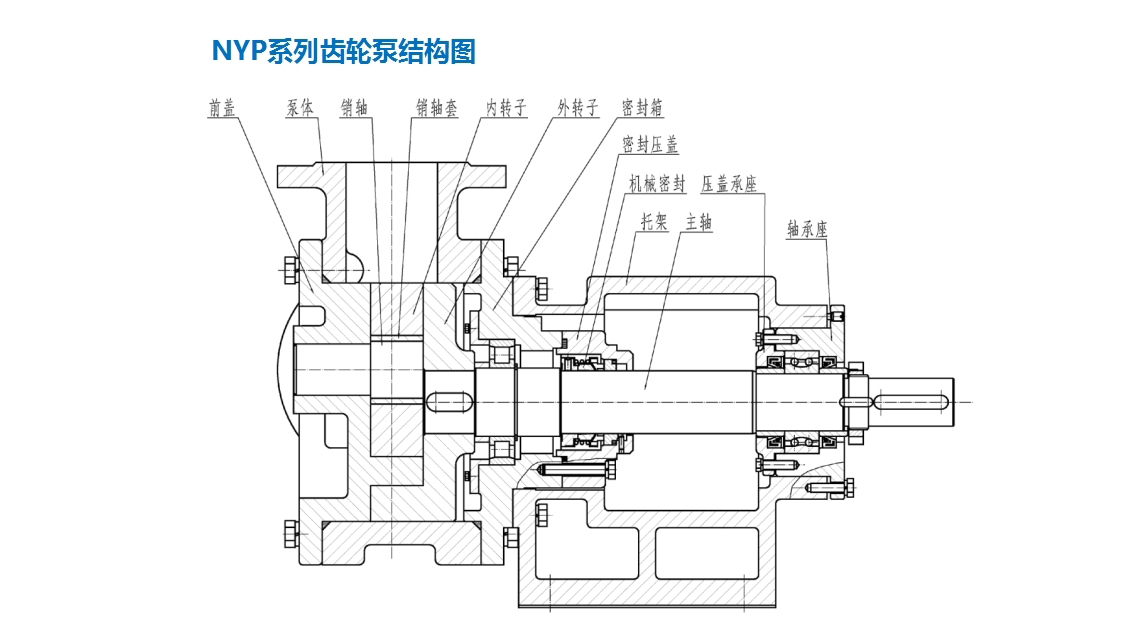

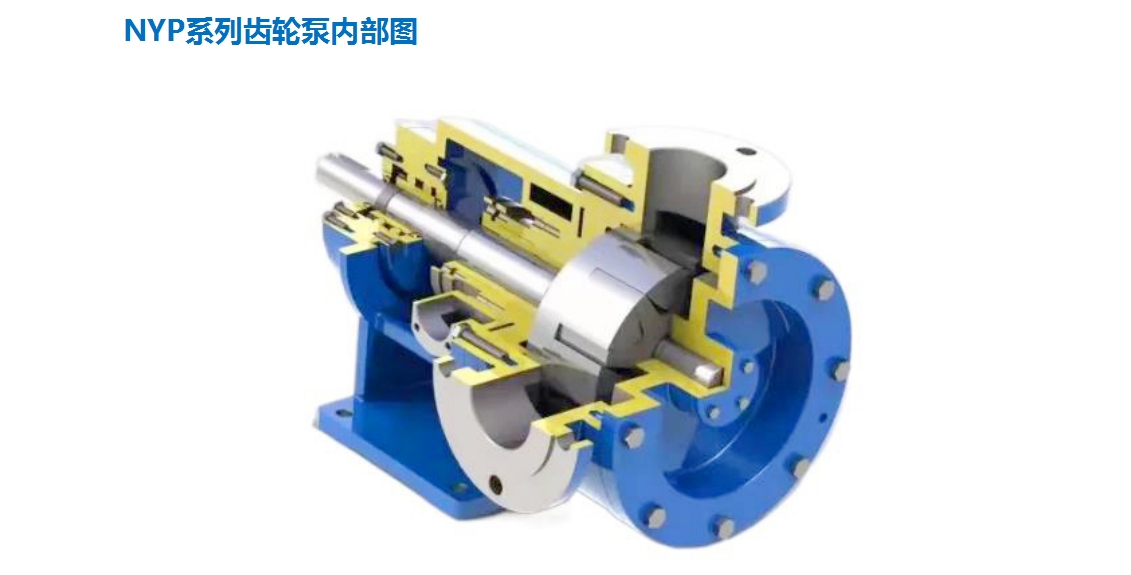

■ 泵主要有內外轉子、軸、泵體、前蓋、密封、軸承等組成。

■ 密封有機械密封和填料密封兩種形式。對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封。

■ 輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫套，工作時通蒸汽保溫融化。

■ 泵可配帶安全閥，當泵或管路系統超壓時，安全閥打開，形成內部回流，保證系統安全。

■ 泵裝置由泵、電機和底座組成。

■ 傳動方式有橋式和直聯式兩種。

■ 從電機端向泵看，為順時針旋轉。

產品特點

■ 轉子結構

轉子結構為少齒差擺線轉子結構，轉子齒形為短幅外擺線的內等距曲線，與傳統的一齒差擺線轉子結構相比，不易產生咬死現象。

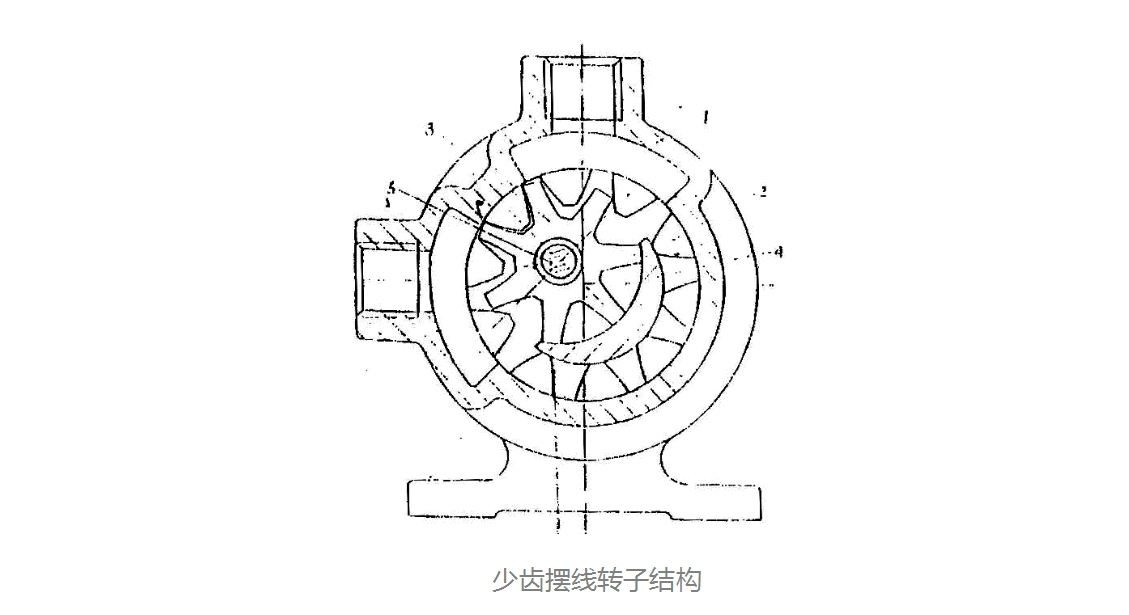

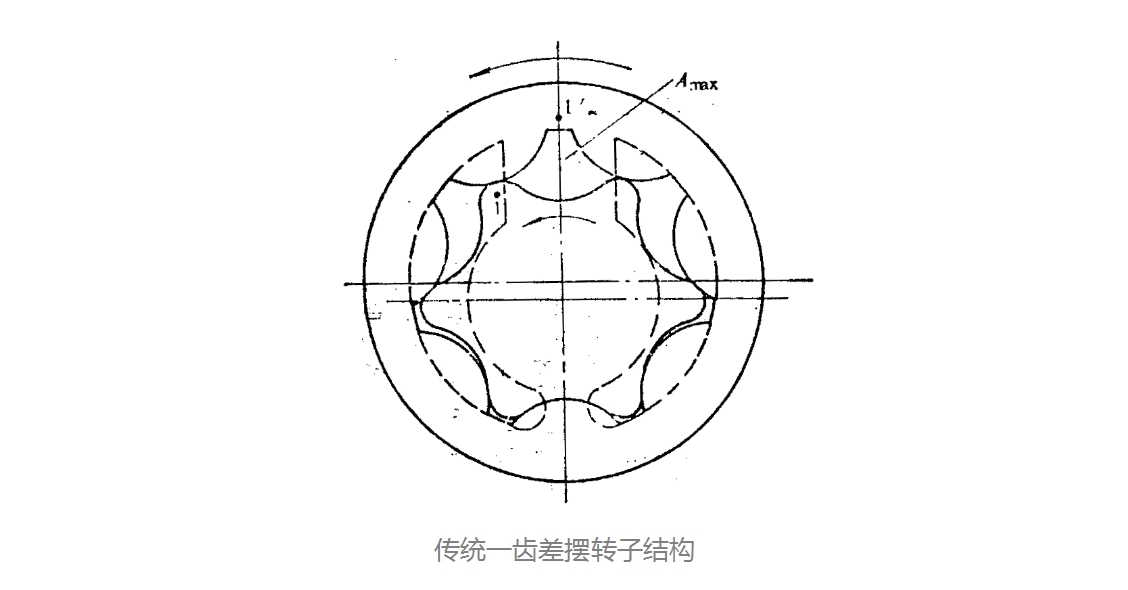

傳統的一齒差擺轉子結構，如圖，由于沒有起密封作用的月牙板在整個運轉過程中兩個轉子始終處在全嚙合狀態，齒面滑移大，極易出現咬死現象，而少齒擺線轉子結構，如圖，一般為2齒差或3齒差，由于采用月

牙板結構，轉子只在嚙合區處于嚙合狀態，而兩轉子的齒面是滾動嚙合，所以齒面的相對滑動少，受力均衡，磨損小，運轉平穩。

■ 輸送液體平穩，無脈動，振動小，噪音低。

■ 有很強的自吸性能。

■正確選用零件材料，可輸送多種有腐蝕性的介質，適用溫度可達200℃。

■內外轉子轉向相同，磨損小，使用壽命長。

■泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。

■特別適用高粘度介質的輸送。
